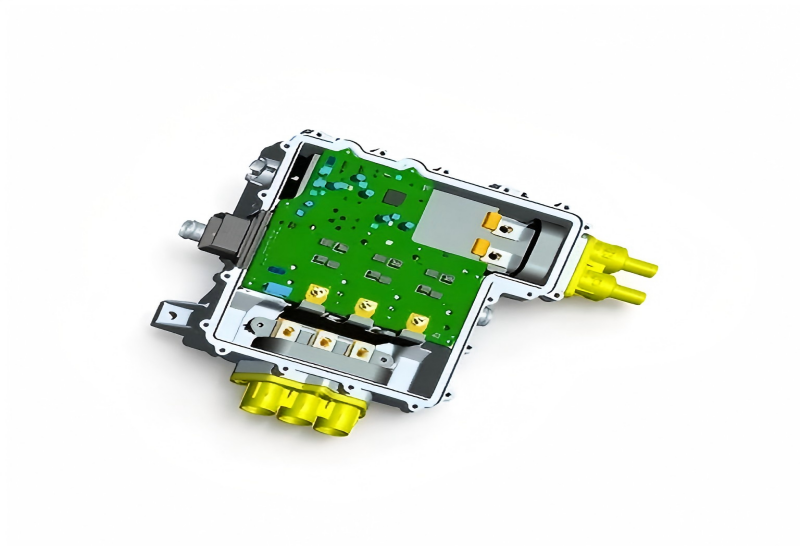

逆变砖设计：集成功率模块、母线电容、硬件电路；易于集成。
两大平台覆盖60-250kw功率等级。

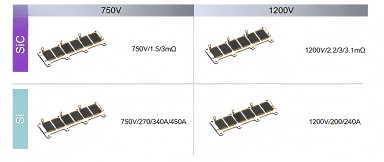

1功率平台
Tpak全桥功率模块方案；
兼容750V/1200V；
兼容Si IGBT /SiC MOS。
2逆变砖组合
400V平台：60-100kw
800V平台：100-250kw
母线电容：深度集成散热
直流滤波组件：外部选配
3应用领域
乘用车：增程、纯电动
商用车：轻卡、重卡
非道路：主驱、上装
产品参数
| 逆变砖模块关键性能参数 | |||||
| 逆变砖型号 | GTM400060 | GTM400100 | GTM800100 | GTM800150 | GTM800250 |
| 电压平台 | 400V（200-500V） | 800V（400-900V） | |||
| 器件类型 | Si IGBT | Si IGBT | Si IGBT | SiC MOS | SiC MOS |
| 器件规格 | 750V/270A | 750V/400A | 1200V/220A | 1200V/3.1mΩ | 1200V/2.2mΩ |
| 额定输出电流 | 130Arms | 170Arms | 130Arms | 170Arms | 200Arms |
| 峰值输出电流 | 180Arms | 300Arms | 180Arms | 300Arms | 450Arms |
| 尺寸（mm） | 203*181*65 | ||||
| 重量（kg） | 3 | ||||
